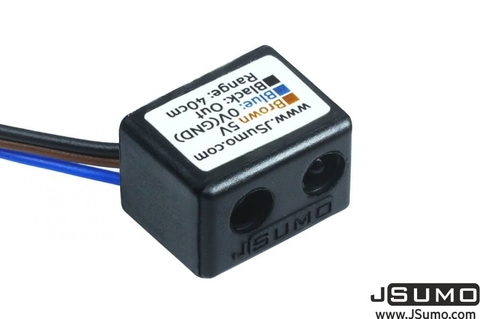

Sensor de distancia digital JSumo JS40F

Sensor infrarrojo digital JSumo JS40F para detectar oponentes y obstáculos en robots. Indica presencia; no entrega una medición numérica de distancia.

Características técnicas

• Alimentación: 3,3 a 5 V. Consumo indicado a 5 V: 15 mA.
• Alcance nominal: 40 cm; JSumo indica hasta 80 cm según el objeto y las condiciones de detección.
• Salida digital e indicador LED rojo de detección. Protección contra polaridad inversa.
• Dimensiones: 17,7 × 11,5 × 12,6 mm. Peso con cable: 4 g.
• Cable de 15 cm. No requiere ajuste manual de alcance.

Integración y uso

Conectá alimentación, masa común y señal a una entrada compatible con el nivel eléctrico del sensor. Ensayá la detección con el oponente real; el alcance no es idéntico para todos los materiales.

Cableado según revisión: versión anterior, marrón = positivo, azul = GND y negro = señal. Versión con conector de retención desde marzo de 2025, rojo = positivo, negro = GND y amarillo = señal. Verificá siempre la revisión y el pinout antes de conectar.

Documentación del fabricante: Ficha oficial JSumo.
