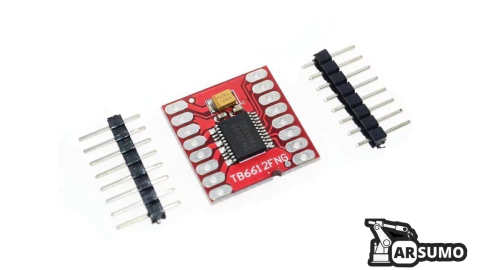

TB6612FNG DRIVER MOTOR

DRIVER TB6612FNG para motor DC y Paso a Paso.

El driver para motores TB6612FNG posee dos puentes H, puede controlar hasta dos motores de DC con una corriente costante de 1.2A (3.2A pico). Dos señales de entrada (IN1 y IN2) pueden ser usadas para controlar el motor en uno de cuatro modos posibles: CW(giro en sentido de las manecillas del reloj), CCW (en contra de las manecillas), short-brake y stop. Las dos salidas de motores (A y B) pueden ser controladas de manera separada, la velocidad de cada motor es controlada mediante una señal PWM con una frecuencia de hasta 100kHz. El pin STBY cuando es puesto en HIGH coloca al motor en modo de standby. El driver posee diodos internos de protección.

El módulo también permite controlar un motor paso a paso unipolar o bipolar. El módulo permite controlar el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi y Launchpads de Texas Instruments.

Tensión de alimentación de lógica (VCC) puede estar en el intervalo de 2.7-5.5VDC, mientras que la alimentación del motor (VM) se limita a una tensión máxima de 15 V CC. La corriente de salida tiene una clasificación de hasta 1,2 A por canal (o hasta 3.2A por un corto pulso único,).Junta viene con todos los componentes instalados como se muestra. condensadores de desacoplamiento se incluyen en ambas líneas de suministro. Todos los pines del TB6612FNG se rompen a dos 0,1 "cabeceras de paso; los pasadores están dispuestos de tal manera que los pines de entrada están en un lado y los pines de salida están en el otro.

Características

Chip: TB6612FNG (Toshiba)

Canales: 2 (soporta 2 motores DC o 1 motor PAP)

Voltaje de Potencia (VMOT): 5V - 15V

Voltaje Operación (VCC): 2.7V - 5.5V

Capacidad de corriente: 1.2A (picos de hasta 3A)

Potencia máxima disipada: 1W

Posee diodos internos de protección

control de reposo para ahorrar energía

CW / CCW / freno / parada corta modos de control del motor
